一、用途

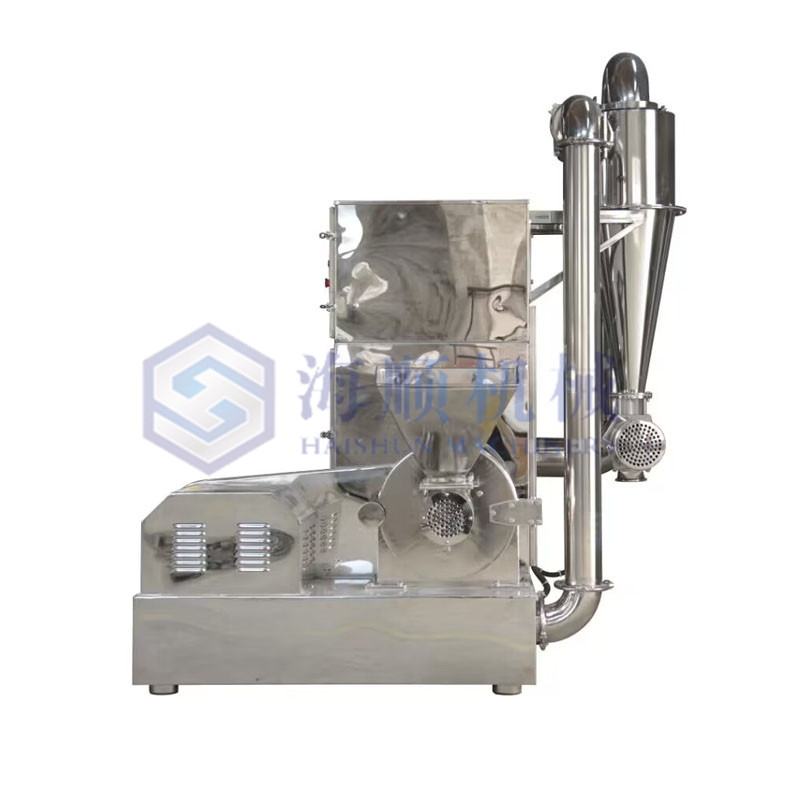

WF系列连体式无尘粉碎机组由进料斗、粉碎腔、旋风分离和除尘箱等部分组成。适用于医药、化工、食品等行业，粉碎干燥的脆性物料，是粉碎与吸尘为一体的粉碎设备，对于软化点低，粘度大的物料不宜选用本机。

本机组与粉碎物料相接触的零件全部采用不锈钢材料制造，有良好的耐腐蚀性，机架四周全部封闭，便于清洗，机壳内壁全部经机加工，达到表面平整、光滑。使药品、食品、化工等，符合“”标准。

二、技术参数

三、结构

本机主轴上装有活动齿盘，活动齿盘上装有三圈活动牙齿，门上装有固定齿盘，固定齿盘上装二圈带钢齿的固定齿圈。活动齿盘上的活动牙齿与固定齿圈相互交错排列，当主轴高速运转时，活动齿盘也同时运转，物料抛进锒头间的间隙。在物料与齿或物料彼此间的相互冲击、剪切、摩擦等综合作用下，获得粉碎。成品经筛网过筛后，由粉碎室经筛网排出进入旋风分离下料，粗料则继续粉碎。粉碎细度可用筛网调节。粉碎由吸尘箱经布袋过滤后回收利用。生产过程中无粉尘飞扬，能改善工作条件，提高产品的利用率。本机结构简单，坚固耐用，产量高，运转平稳。

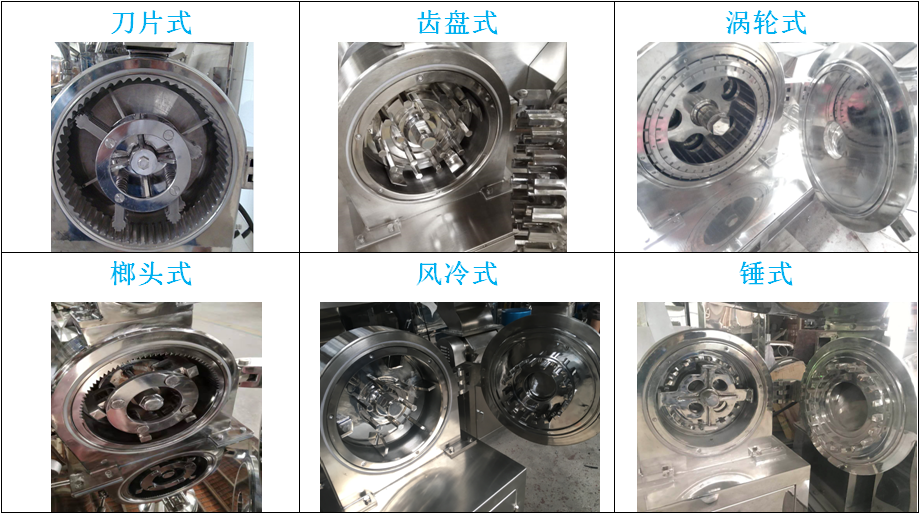

四、粉碎机内部结构图
