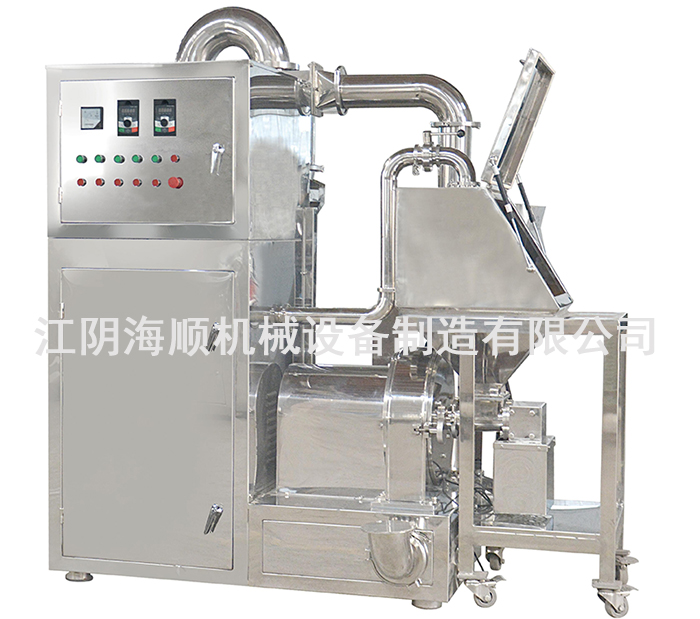

[未审核]WF系列无尘粉碎机

  • 主要用途  该机适用于制药、化工、冶金、食品、建筑等行业。对坚硬、难粉碎的物料进行加工,包括对塑料、铜丝等进行粉碎,也能作为微粉碎加工前工序的配套设备。 特点:  该机是采用卧式粉碎机构,不受物料粘度、硬度、软度等的限制,对任何物料都能起到较好的粉碎效…
  • 产品分类:粉碎系列设备
  • 咨询热线:139-1522-5922

  • 产品详情

工作原理及特点

本机采用了风轮式高速旋转刀,定刀进行冲击、剪切研磨\不但粉碎效果好,而且粉碎时机腔内产生了强力的气流,把粉碎室的热量和成品一起从筛网流出,粉碎细度可更换筛网来决定。本机组利用活动齿盘与固定齿盘间的相对运动,使物料经齿盘冲击、磨擦及物料彼此间冲击而获得粉碎。粉碎好的物料经旋转离心力的作用,自动进入捕集袋,粉尘由吸尘箱经布袋过滤回收。该机按“”标准设计,全部用不锈钢材料制造,生产过程中无粉尘飞扬。且能提高物料的利用率,降低企业成本,目前已达到国际水平。

使用说明

 1. WF系列除尘粉碎机上则均有加料斗,斗的下面外侧有进料调

  节插板,根据物料的易碎程度和粉碎细度,应将调节插板调至落料大小的确当位置并锁紧。

  2.该机下方有出料口,如果物料随风量排出时引起略微喷料现象,应在出料加通口布袋扎捆让物料通过通口布袋慢慢外溢。

  3.在次开机前应进行一次空运转试,试前应先检查机器

  部位以确认该机是否合格,并且确认好转向按箭头所示

  4.该机有水冷式,长时间使用时应加使用以免损坏轴承。

  五.安装及维修:

  1.固定齿盘下,只要去螺栓即可。

  2.折轴承,首先打开机腔,去旋转齿盘或旋刀,取去挡料圈和孔挡圈或弥宫和中心轴承盖,然后去外端皮嗲轮及轴承盖,由此分别将轴向两端推出下两端轴承和轴。

  3.在安装时轴腔衬套孔仍保住原样。

  4.安装筛圈,应筛圈必须紧贴机腔内肩槽内,否侧关门时损坏筛圈。

  5.制作筛圈,筛网展开长度应根据两内肩园直径乘派另加12毫米咬边长,咬边5毫米,宽度根据两内肩园开挡尺寸,并制作完毕后该宽度进行修正。

  6.安装筛网:两件筛圈合拼时对准记号既00-00然后将筛网按人内筛圈,如筛网过紧,可将筛网向内曲按入后,然后再向为推即。




特点与用途

本机(组)适用于医药、化工、食品、农药等行业脆性物料的粉碎,集粉碎与吸尘为一体的新一代粉碎设备,用途为广泛。

结构与原理

本机组利用活动齿盘和固定齿盘间的相对运动,使物料经齿冲击、摩擦及物料彼此间;冲击而获得粉碎。粉碎好的物料经旋转离心力的作用自动进入捕食袋,粉尘由吸尘箱经布袋过滤回收。该机按“”标准设计,全部用不锈钢材料制造,生产过程中无粉尘飞扬。且能提高物料的利用率,降低企业成本。

主要用途

  该机具有技术性能稳定、产量高、外形美观。适用范围广等特点。本机对于粉碎干燥纤维物科具有较理想的效果。与国内其他机型相比,制品温度低,粒度均匀,特别适用于砂糖、塑料、粉末。中药等热敏性物料的粉碎。


产品特点

  本机组有投料仓、送料电机、主机、辅机、集管道、电控器宣加料装置为一组。 辅机有旋风和脉冲式除尘器、主机内装有离内分级装置,除可完成粉碎外,还具有分级功能,分选式离心剪切,无筛无网,粉状颗粒可任意调节,物料粉碎后采用负压缩送之排料阀出口。达到制品要求,该机组是制药、食品、化工工业的理想机械。

型号

WF-350

WF-400

WF-500

主轴转速

5300

5000

3500

主机电机功率

7.5

11

15

关风机电机功率

0.37

0.37

 0.75

吸尘电机功率

3

3

4

进料粒度

10

12

15

送料电机

0.75kw

0.75kw

0.75kw

粉碎细度

20-120

20-120

20-120

粉碎能力

10-200

 20-250

30-250

主机温升

 ≤65

65

65

外形尺寸(xx)

1400x 1200x2100

1400x1200x2100

1600x 1200x2300

重量

700

800

1000
